砂石骨料作為工程建設最基礎的原材料，其生產線的運行備受重視。根據國家基礎建設中長期的發展規劃，預計砂石用量將以每年10%以上的速度增長，而河卵石所制砂在其中所占比例約為60%。砂石的開采逐漸向規模化、產量以及環保方向發展，再加上近年來政府限制天然砂石的開采，機制砂的開采顯得越來越重要。

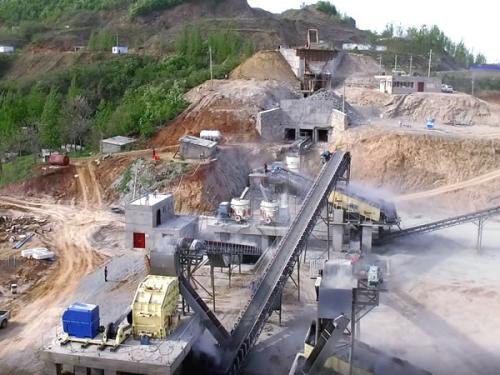

合英機械新型砂石生產線
我國砂石行業在一個很長的時期里，以傳統粗放的模式發展。隨著國家對天然砂石的限采和環境治理保護力度越來越大，以低能耗、低排放、低污染為要求的綠色發展理念正逐步推進，砂石骨料行業作為一個高污染、高能耗的產業正面臨前所未有的挑戰。
工藝介紹
開采出來的礦石原料經過粗碎后，經過喂料機進入顎式破碎機進行初破及篩分，
然后經過輸送機依次進入中碎和細碎圓錐破碎機中進行破碎，
同時篩分系統分離出來 5~30mm 物料，儲存在制砂機頂部緩沖倉內，并經由給料機進入 4 臺立軸式破碎機進行破碎。
之后通過帶式輸送機輸送至成品篩分車間進行篩分。
分離出來的 >20mm 的物料，通過帶式輸送機返回制砂機進行破碎；
分離出來的 10~20mm 的物料，作為成品儲存在成品堆棚；
分離出來的 0~5mm 的物料通過溜槽進入水洗系統進行水洗。
砂石生產線工藝流程圖
砂石生產線破碎系統
在整條生產線中破碎系統分為初破、中細破碎、制砂破碎三部分
初破：140mm＜初破物料細度≤800mm
中細破碎：30mm＜中細破碎細度
制砂破碎：0~5mm
砂石生產線篩分系統
每一部分的破碎之后都會(huì )進入相應的物料細度篩分系統，進行細度篩分，物料符合哪一部分將會(huì )進入到哪一部分破碎系統。
砂石生產線水洗系統
篩分系統分離出來的 0~5mm 的物料先進入各自的洗砂系統進行進一步的清洗，分離出來的砂進入脫水篩進行脫水，并最終進入成品砂堆棚進行儲存。
砂石生產線廢水利用系統
含泥廢水經過旋流器、脫水篩脫水后，泥漿自流進入提升池，由提升泵輸送至平流沉淀池，底流通過柱塞泵輸送至污泥池，上清液流入清水池供生產使用。污泥池漿體由壓濾機進料泵輸送至壓濾機壓濾，壓濾后濾餅由皮帶機運至廠區堆場，出水排入清水池供循環使用。
砂石生產線儲存系統
采用全封閉成品料棚，無粉塵外溢，可滿足天然砂石、機制砂和成品骨料的儲存需求。
砂石生產線裝車系統
智能化的控制車輛從進廠稱重到裝車出廠的整個流程，能夠實現流程的簡化及相關信息化、自動化系統的集成，減少人工操作、綜合提升發貨效率及客戶滿意度。
優勢
1、深腔破碎、高效節能；
2、先進的工藝，故障率更低，使用壽命長；
3、出料調節范圍大，一機多用；
4、噪音低、粉塵少，符合環保要求。
顎式破碎機
圓錐破碎機
單機適用于中碎和細碎的理想設備
優勢
1、粒型整齊，并且產量高；
2、巨大的破碎能力；
3、結構升級、生產效率高；
4、易損件消耗少，運行成本低。
錘式破碎機
適用于多種行業對中等硬度計脆性物料進行細碎
優勢
1、破碎比大，喂料量大；
2、運行成本低、生產成本低；
3、使用壽命長，后期維護成本低。
錘式破碎機
制砂機
制砂機是人工制砂和石料整形領域的優選設備
優勢
1、采用“石打石”工作模式，降低客戶生產成本。
2、全新的自動化保護裝置，安全性高。
3、機體下部結構有效防止含水量大的物料的堵塞。
技術參數
HY系列鄂式破碎機
ID 型號 進料口寬度 進料口長度 進料尺寸 最小排料口 最大排料口 裝機功率 最小處理能力 最大處理能力 外形長 外形寬 外形高
1 HY500×750 500mm 750mm 425mm 50mm 100mm 55Kw 40T/h 100T/h 2053mm 1921mm 2000mm
2 HY580×930 580mm 930mm 460mm 60mm 175mm 90Kw 120T/h 455T/h 2880mm 1755mm 1460mm
3 HY700×1060 700mm 1060mm 560mm 70mm 200mm 110Kw 155T/h 580T/h 3320mm 2030mm 2005mm
4 HY750×1060 750mm 1060mm 630mm 80mm 140mm 90Kw 110T/h 320T/h 2655mm 2302mm 3110mm
5 HY760×1100 760mm 1100mm 640mm 75mm 200mm 110Kw 150T/h 350T/h 2600mm 2500mm 2200mm
HY系列圓錐式破碎機
ID 型號 出料尺寸 裝機功率 最小處理能力 最大處理能力 腔型 輔助分類
1 HYF500 32mm 400Kw 400T/h 530T/h C2粗 多缸液壓
2 HYF300 16mm 220Kw 170T/h 215T/h M中 多缸液壓
3 HYF500 38mm 400Kw 425T/h 580T/h C1超粗 多缸液壓
4 HYF300 22mm 220Kw 220T/h 260T/h C2粗 多缸液壓
5 HYC440 25-51mm 220Kw 195T/h 486T/h S2中粗 單缸液壓
6 HYC440 29-51mm 220Kw 225T/h 511T/h S2中粗 單缸液壓
7 HYC440 35-54mm 220Kw 267T/h 601T/h S1超粗 單缸液壓
8 HYC660 38mm 315Kw 318T/h 895T/h S2中粗 單缸液壓
9 HYC660 41mm 315Kw 345T/h 1050T/h S1超粗 單缸液壓
|
